CJX20901交流接觸器是一種小型交流接觸器，額定工作電流為9A，帶有1組常閉輔助觸點和0組常開輔助觸點，主要用于控制電路的通斷。
以下是關于CJX20901交流接觸器的詳細介紹：
1. ?型號含義解析?
?CJX20901?的命名規則如下：
?C?：代表接觸器（Contactor）。
?J?：代表交流（AC）。
?X?：代表小型（小型化設計）。
?2?：設計序號。
?09?：額定工作電流為9A。
?01?：表示輔助觸點配置，其中“0”代表0組常開輔助觸點，“1”代表1組常閉輔助觸點。
2. ?結構與功能?
?主觸點?：通常有三組主觸點，用于控制主電路的通斷，允許通過較大電流（如9A）。
?輔助觸點?：
常閉觸點（NC）：默認閉合，線圈通電時斷開。
常開觸點（NO）：默認斷開，線圈通電時閉合。
CJX20901的輔助觸點配置為1組常閉（無常開）。
?工作原理?：線圈通電后產生磁場，吸合銜鐵帶動觸點動作，主觸點閉合，輔助觸點根據配置切換狀態。
3. ?應用場景?
適用于交流50Hz/60Hz、電壓至660V的電路，常用于電動機控制、配電系統等。
可與其他組件（如熱繼電器）組合使用，擴展功能（如電磁起動器）。
4. ?型號擴展與變體?
類似型號中，末尾數字可能不同，例如：

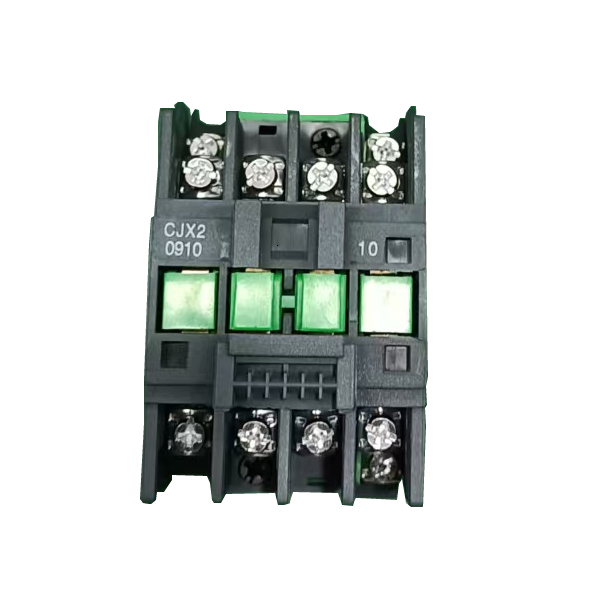

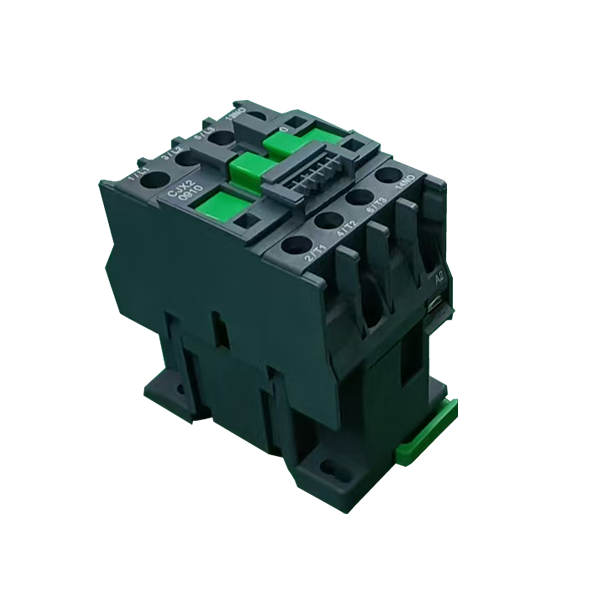

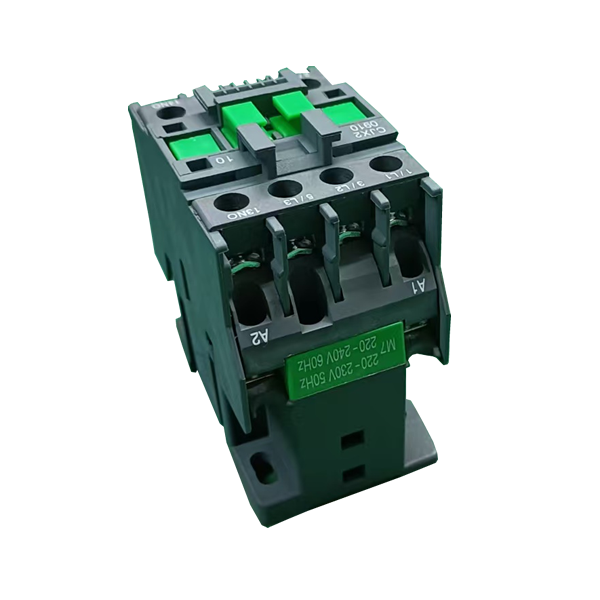

?CJX20910?：1組常開、0組常閉輔助觸點。
?CJX20922?：2組常開、2組常閉輔助觸點。
5. ?測試與維護?
可通過萬用表測試觸點通斷狀態，判斷接觸器好壞。
注意輔助觸點編號規律：個位數為1或2多為常閉，3或4多為常開。
?總結?：CJX20901是一款小型交流接觸器，設計緊湊，適用于中小電流控制場景，其型號編碼直接反映了關鍵參數，便于選型和使用。
