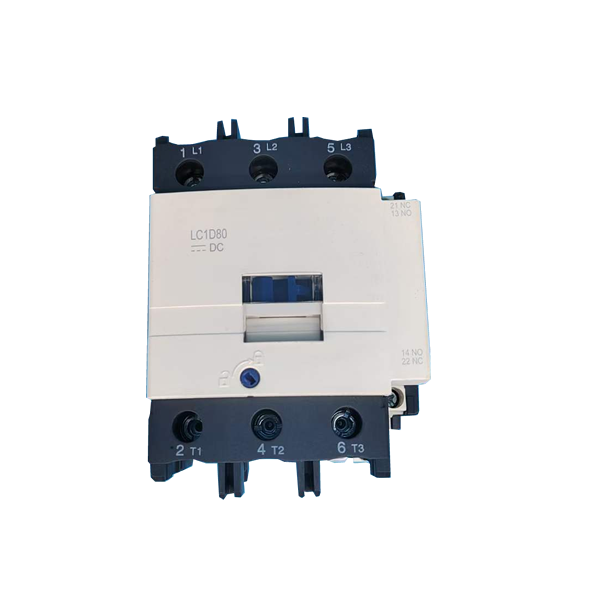

LC1D80交流接觸器
主要信息
產品系列
TeSys
產品系列
TeSys Deca
產品類型
接觸器
產品短名
LC1D
接觸器應用領……
| 產品系列 | TeSys |
|---|---|
| 產品系列 | TeSys Deca |
| 產品類型 | 接觸器 |
| 產品短名 | LC1D |
| 接觸器應用領域 | 應用于功率因數大于等于0.95的交流負載中 應用于無感或微感負載、電阻爐 |
| 使用類別 | AC-3 AC-3e AC-4 AC-1 |
| 極數 | 3P |
| 額定工作電壓 [Ue] | 電源回路: <= 300 V DC 25…400 Hz 電源回路: <= 690 V AC |
| 額定工作電流 [Ie] | 125 A (當運行溫度 <=60 °C) 當運行電壓<=<= 1000 V AC AC-1對于電源回路 80 A (當運行溫度 <=60 °C) 當運行電壓<=<= 440 V AC AC-3對于電源回路 80 A (當運行溫度 <=60 °C) 當運行電壓<=<= 440 V AC-3e對于電源回路 |
| [Uc] control circuit voltage | 48 V DC |
| 電動機功率 (kW) | 22 kW 當運行電壓<=220…230 V AC 50/60 Hz (AC-3) 37 kW 當運行電壓<=380…400 V AC 50/60 Hz (AC-3) 45 kW 當運行電壓<=415…440 V AC 50/60 Hz (AC-3) 55 kW 當運行電壓<=500 V AC 50/60 Hz (AC-3) 45 kW 當運行電壓<=660…690 V AC 50/60 Hz (AC-3) 15 kW 當運行電壓<=400 V AC 50/60 Hz (AC-4) 22 kW 當運行電壓<=220…230 V AC 50/60 Hz (AC-3e) 37 kW 當運行電壓<=380…400 V AC 50/60 Hz (AC-3e) 45 kW 當運行電壓<=415…440 V AC 50/60 Hz (AC-3e) 55 kW 當運行電壓<=500 V AC 50/60 Hz (AC-3e) 45 kW 當運行電壓<=660…690 V AC 50/60 Hz (AC-3e) |
|---|---|
| 電機功率 | 7.5 hp 當運行電壓<=120 V AC 50/60 Hz 對于1 相 電機 15 hp 當運行電壓<=230/240 V AC 50/60 Hz 對于1 相 電機 30 hp 當運行電壓<=200/208 V AC 50/60 Hz 對于3 相 電機 30 hp 當運行電壓<=230/240 V AC 50/60 Hz 對于3 相 電機 60 hp 當運行電壓<=460/480 V AC 50/60 Hz 對于3 相 電機 60 hp 當運行電壓<=575/600 V AC 50/60 Hz 對于3 相 電機 |
| 型號 | LC1D |
| 回路觸點類型 | 3 NO |
| 保護蓋 | 帶 |
| 約定發熱電流 [Ith] | 10 A (當運行溫度 <=60 °C) 對于信號回路 125 A (當運行溫度 <=60 °C) 對于電源回路 |
| 額定接通能力 [Irms] | 140 A AC 對于信號回路 符合 IEC 60947-5-1 250 A DC 對于信號回路 符合 IEC 60947-5-1 1100 A 當運行電壓<=440 V 對于電源回路 符合 IEC 60947 |
| 額定分?jǐn)嗄芰?/th> | 1100 A 當運行電壓<=440 V 對于電源回路 符合 IEC 60947 |
| 額定短時耐受電流 [Icw] | 640 A 當運行溫度<=40 °C 可持續10 s 對于電源回路 990 A 當運行溫度<=40 °C 可持續1 s 對于電源回路 135 A 當運行溫度<=40 °C 可持續10 分鐘 對于電源回路 320 A 當運行溫度<=40 °C 可持續1 分鐘 對于電源回路 100 A 可持續1 s 對于信號回路 120 A 可持續500 ms 對于信號回路 140 A 可持續100 ms 對于信號回路 |
| 與繼電器配合使用的熔絲 | 10 A gG, 對于信號回路 符合 IEC 60947-5-1 200 A gG 當運行電壓<=<= 690 V 配合 1 型, 對于電源回路 160 A gG 當運行電壓<=<= 690 V 配合 2 型, 對于電源回路 |
| 平均阻抗 | 0.8 m? – Ith 125 A 50 Hz 對于電源回路 |
| 每極功耗 | 5.1 W AC-3 12.5 W AC-1 5.1 W AC-3e |
| 額定絕緣電壓 [Ui] | 電源回路: 600 V CSA 認證 電源回路: 600 V UL 認證 電源回路: 1000 V 符合 IEC 60947-4-1 信號回路: 690 V 符合 IEC 60947-1 信號回路: 600 V CSA 認證 信號回路: 600 V UL 認證 |
| 過電壓類別 | III |
| 污染等級 | 3 |
| 額定沖擊耐受電壓 [Uimp] | 8 kV 符合 IEC 60947 |
| 安全可靠等級 | B10d = 1369863 次 標稱負載的接觸器 符合 EN/ISO 13849-1 B10d = 20000000 次 機械負載的接觸器 符合 EN/ISO 13849-1 |
| 機械壽命 | 4 Mcycles |
| 電氣壽命 | 0.8 Mcycles 125 A AC-1 Ue條件下 <= 440 V 1.5 Mcycles 80 A AC-3 Ue條件下 <= 440 V 1.5 Mcycles 80 A AC-3e Ue條件下 <= 440 V |
| 控制回路特性 | DC 標準 |
| 浪涌抑制模塊 | 無內置浪涌抑制模塊 |
| 控制電壓限額 | 0.1…0.3 Uc (-40…70 °C):線圈釋放 DC 0.85…1.1 Uc (-40…55 °C):線圈起動 DC 1…1.1 Uc (55…70 °C):線圈起動 DC |
| 浪涌功率 (W) | 22 W 20 °C) |
| 吸持功耗 (W) | 22 W 在…上 20 °C |
| 動作時間 | 95…130 ms 閉合 20…35 ms 分?jǐn)?/span> |
| 時間常量 | 75 ms |
| 最大操作頻率 | 3600 次/小時 at 60 °C |
| 接線能力 | 控制回路: 螺栓緊固 2 1…2.5 mm2 電纜類型: 軟線 帶接線端子 控制回路: 螺栓緊固 1 1…2.5 mm2 電纜類型: 軟線 帶接線端子 控制回路: 螺栓緊固 1 1…4 mm2 電纜類型: 軟線 不帶接線端子 控制回路: 螺栓緊固 2 1…4 mm2 電纜類型: 軟線 不帶接線端子 控制回路: 螺栓緊固 1 1…4 mm2 電纜類型: 硬線 不帶接線端子 控制回路: 螺栓緊固 2 1…4 mm2 電纜類型: 硬線 不帶接線端子 電源回路: 接線端 1 4…50 mm2 電纜類型: 軟線 不帶接線端子 電源回路: 接線端 2 4…25 mm2 電纜類型: 軟線 不帶接線端子 電源回路: 接線端 1 4…50 mm2 電纜類型: 軟線 帶接線端子 電源回路: 接線端 2 4…16 mm2 電纜類型: 軟線 帶接線端子 電源回路: 接線端 1 4…50 mm2 電纜類型: 硬線 不帶接線端子 電源回路: 接線端 2 4…25 mm2 電纜類型: 硬線 不帶接線端子 |
| 緊固扭矩 | 控制回路: 1.2 N.m 通過 螺栓緊固 用螺絲刀 ? 6 平口 控制回路: 1.2 N.m 通過 螺栓緊固 用螺絲刀 No 2 十字螺絲 電源回路: 12 N.m 通過 接線端 用螺絲刀 ? 6 – ? 8 平口 電源回路: 12 N.m 通過 接線端 六角型 4 mm 控制回路: 1.2 N.m 通過 螺栓緊固 用螺絲刀 pozidriv No 2 |
| 輔助觸點類型 | 1 NO + 1 NC |
| 輔助觸點類型 | 類型 機械連接 1 NO + 1 NC 符合 IEC 60947-5-1 類型 與主觸頭狀態成鏡像 1 NC 符合 IEC 60947-4-1 |
| 信號回路頻率 | 25…400 Hz |
| 最小開關電壓 | 17 V 對于信號回路 |
| 最小開關電流 [Imin] | 5 mA 對于信號回路 |
| 絕緣電阻 | > 10 M? 對于信號回路 |
| 不重迭時間 | 1.5 ms 失電 NC及NO觸點之間 1.5 ms 得電 NC及NO觸點之間 |
| 安裝方式 | 底板安裝 導軌安裝 |
| 標準 | EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 CSA C22.2 No 14 UL 60947-4-1 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ IEC 60335-1:Clause 30.2 |
|---|---|
| 產品認證 | CCC UL CB Scheme CSA CE UKCA 海事 EAC |
| IP 保護等級 | IP20 前面板 符合 IEC 60529 |
| 防護措施 | TH 符合 IEC 60068-2-30 |
| 氣候耐受 | 符合 IACS E10 暴露在潮熱狀態下 |
| 周圍空氣溫度 | -40…60 °C 60…70 °C 有降容 |
| 工作海拔 | 0…3000 m |
| 耐火及耐異常高溫能力 | 850 °C 符合 IEC 60695-2-1 |
| 阻燃 | V1 符合 UL 94 |
| 抗沖擊、震動性能 | 抗震性能 觸點打開時 (2 gn (5…300 Hz)) 抗沖擊性能 觸點打開時 (8 gn (11ms)) 抗震性能 觸點閉合時 (3 gn (5…300 Hz)) 抗沖擊性能 觸點閉合時 (10 gn (11ms)) |
| 高度 | 127 mm |
| 寬度 | 85 mm |
| 深度 | 186 mm |
| 凈重 | 2.59 kg |
| 包裝1：包裝單位類型 | PCE |
|---|---|
| 包裝1：包裝單位數量 | 1 |
| 包裝1：高度 | 11.0 cm |
| 包裝1：寬度 | 21.6 cm |
| 包裝1：長度 | 15.8 cm |
| 包裝1：毛重 | 2.602 kg |
| 包裝2：包裝單位類型 | S02 |
| 包裝2：包裝單位數量 | 2 |
| 包裝2：高度 | 15 cm |
| 包裝2：寬度 | 30 cm |
| 包裝2：長度 | 40 cm |
| 包裝2：毛重 | 5.473 kg |
